-24%

Arduino Tabanlı Radyo Kontrol Rc Kablosuz Kumanda Verici Devresi Arduino Pro Mini Sürüm V3

Stok:

18 adet stokta


Aynı Gün Kargo

 160,00  210,00

18 adet stokta

Karşılaştır
Arduino Tabanlı Kablosuz Kumanda Radyo Kontrol RC Verici Projesi Devre Kartı V3.0
(*Boş PCB Kart)

Kablosuz radyo kontrol verici devresini Arduino Tabanlı Radyo Kontrol Alıcı Devresi ile birlikte kullanmak için lütfen alıcı devresi satış ve tanıtım linkini ziyaret edin.

Arduino Tabanlı Radyo Kontrol Alıcı Devresi İçin Tıklayın!

Günümüzde yaptığınız birçok Arduino projesi artık kablosuz kontrol gerektiriyor ve bu yüzden bu Arduino tabanlı kablosuz radyo kontrol cihazı projesiyle uzaktan kumanda gereksinimi olan projelerinizi hayata geçirebilirsiniz.
Bu RC yani radyo kontrol sinyal komutlu kablosuz verici ile, açık alanda 700 metre mesafeye kadar bir menzil ile hemen hemen kablosuz olarak tüm projelerinizi kontrol edebilirsiniz. Radyo kontrol kartı RC kart projesi tam olarak 6’sı analog ve 8’i dijital giriş olmak üzere toplam 14 kanal içerir.

Bu Arduino projesinin beyni, en küçük Arduino kartı olan bir       Arduino Pro Mini       kartıdır, radyo iletişimi    NRF24L01       modülüne dayanmaktadır,    2 adet joystick          2 adet potansiyometre       ve 4        push bildirim butonuna        ve ayrıca bir hareket ölçer ve cayro modülüne sahiptir. Bu proje ile kontrol cihazının etrafında hareket edebilen veya eğilerek bir şeyleri tutmak ve kaldırmak gibi bir çok kontrol ve hareket içeren projeler için kullanılabilir. Projenin tüm elektronik komponent bileşenleri özel tasarım sayesinde tek bir PCB üzerine monte edilmesi tasarım olarak sağlanmıştır. Malzeme montajı sonrası kendi atölyenizde şeffaf akrilik pleksigalss malzemeden bir kapak yaparak RC radyo kontrol vericisinin dış joystick ünite bölümünü yapabilirisiniz.

Projenin Zorluk Derecesi: Orta

Radyo tabnanlı kablosuz anten verici projesi ile artık alıcı tarafında sadece bazı küçük ayarlamalarla herhangi bir Arduino projesini kablosuz olarak kontrol etmek çok kolay.

 Bu kablosuz uzaktan kumanda radyo verici, RC projesi ile bazı oyuncakları, oyuncak arabaları, drone’ları v.b. kablosuz uzaktan kumanda teknolojisiyle yönlendirmeye ve hareket etmeye ihtayaç duyan bir çok projeyi kontrol etmek için kullanabilirsiniz.

Kablosuz kumanda projesi radyo kontrol tabanlı desteğe ihtiyaç duyan ticari RC vericisi olarak da kullanılabilir.

İki joystick kumanda kolu, iki potansiyometre, iki geçiş anahtarı, altı düğme ve ayrıca bir accelerometer ve bir gyroscope oluşan dahili bir ölçüm birimi vardır ve bu da kontrol cihazının etrafında hareket ederek veya eğilerek nesneleri kontrol etmek için kullanılabilir.

Bu kablosuz radyo sinyalli kumanda proje denetleyicinin telsiz iletişimi, güçlendirilmiş bir antenle kullanıldığında açık alanda 700 metreye kadar sabit bir menzile sahip olabilen        NRF24L01        alıcı-verici modülüne dayanmaktadır.        6’sı analog giriş        ve        8 dijital giriş        olmak üzere 14 kanal içerir.

Arduino RC Verici Devre Şeması

Bu RC kontrol cihazının beyni, yaklaşık 7,4 volt üreten 2  pil ile çalışan bir   Arduino Pro Mini‘dir.
Bunları doğrudan Pro Mini’nin voltajı 5V’a düşüren voltaj regülatörüne sahip RAW pinine bağlayabiliriz.
Arduino Pro Mini’nin 5V’de ve diğeri 3.3V’de çalışan iki farklı versiyonu olduğunu lütfen unutmayın.

Lütfen Dikkat:

PCB’yi satın almadan önce projede kullanmaya karar verdiğiniz doğru   Arduino Pro Mini sürümüne göre pcb seçimi yaptığınızdan emin olun.

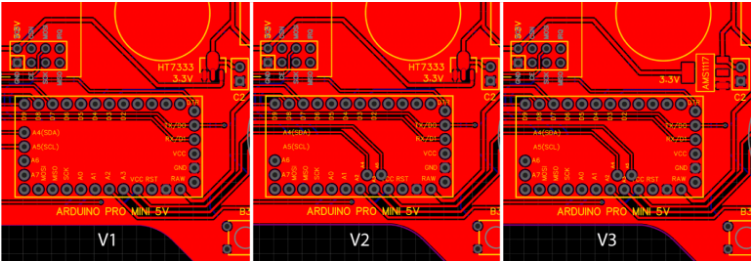

İşte Arduino’nuza ve voltaj regülatörünüze bağlı olarak üç farklı versiyon arasında bir karşılaştırma fotoğrafı.

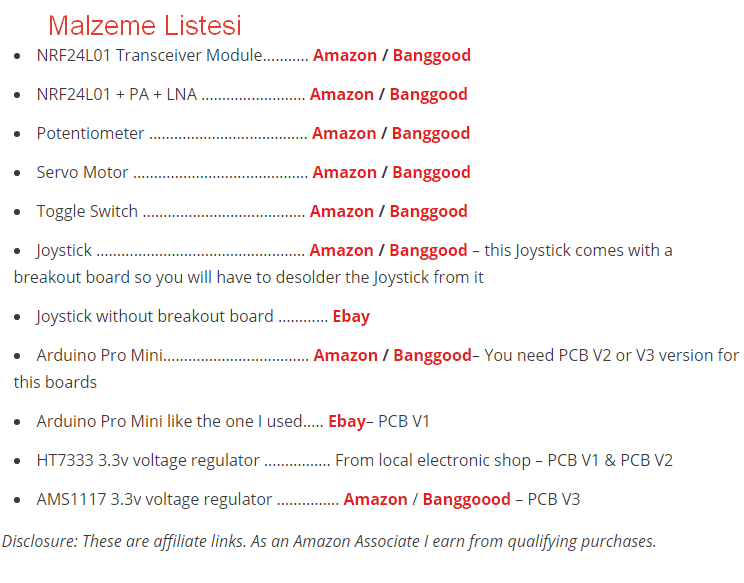

Malzeme Listesi

Bu Arduino Eğitimi için gerekli bileşenleri aşağıdaki görsel üzerinden inceleyebilirsiniz.

Ayrıca projeyi geliştiricisinin ilgili linkini lütfen ziyaret ediniz.
kapsamlı bilgilerin yer aldığı link:
https://howtomechatronics.com/projects/diy-arduino-rc-transmitter/
https://bit.ly/35Qx9r3

*Link açılmıyorsa lütfen sağ klik yaparak bağlantı adresini kopyalayarak yeni bir tarayıcı sekmesinde açınız.




Bu projeyi yapmak istiyorsanız lütfen aşağıdaki videoyu dikkatle izleyiniz

Bu projeyi yapmak istiyorsanız lütfen proje gelişltiricisinin web sitesini aşağıdaki link üzerinden ziyaret ediniz.
Arduino tabanlı RC Verici Kodu, montaj hakkında bilgiler ve diğer tüm detaylara aşağıdaki link üzerinden ulaşabilirsiniz.

https://howtomechatronics.com/projects/diy-arduino-rc-transmitter/

Bu proje   RC uzaktan kumanda devresi kategorisinde değerlendirilir.

Bu proje uzaktan kumanda verici devresi projelerinde kullanıma uygundur.

Bu proje alıcı verici devresi yapımı için uygundur.

Bu proje radyo alıcı ve verici devre projeleriniz için uygun bir projedir.

Bu proje alıcı ve verici devre projelerinizde radyo kontrollerini yönetmenizi sağlayan bir projedir.


Bu proje radyo kontrol uzaktan kumanda devre projesidir.
